[Bilder + Anleitung] 450 (451) - Freilaufriemenscheibe für Lichtmaschine – schnellere Gangwechsel ?

[Broxin]

Habe im Kanadischem smart Forum was ganz interessantes gefunden. Danke an den User @tolsen



https://clubsmartcar.com/index.php?/topic/30332-alternator-freewheel-pulley-faster-gear-changes/



Wenig Aufwand, nur die Riemenscheibe an der lima wechseln.



Dort haben bisher zwei user berichtet dass sie die INA 535005910 Freilaufriemenscheibe verbut haben und es wohl stimmt 🤔



Was meint Ihr dazu? Schon davon gehört?

Wer machts?

Ich auf jeden fall, wenn ich rankomme 🙂



Dies ist zwar für den Dieselmotor, da am benziner andere Riemenscheibe verbaut ist, jedoch wenn eine passende Freilaufriemenscheibe für den Benziner gefunden wird müsste es ja auch funktionieren.



Der 451er cdi hat ja von haus aus eine Freilaufriemenscheibe verbaut die jedoch länger und sehr teuer ist.





Ist evtl das lahme schalten des 450er dadurch zu beheben? Das wärs ja 😆









Ich übersetze mal:

(ACHTUNG, VIEL TEXT)





-------------



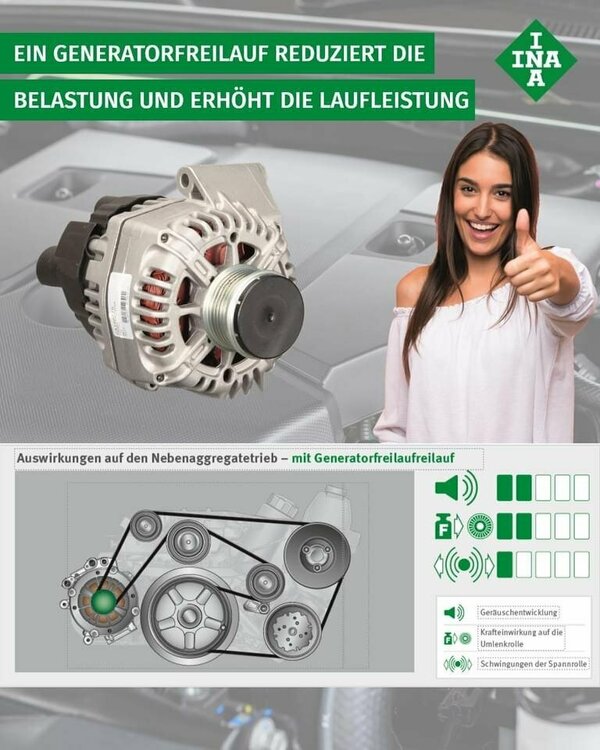

Eine Freilaufrolle ermöglicht es dem Generator, sich aufgrund seiner eigenen Trägheit weiterzudrehen, während der Motor zur Vorbereitung eines Gangwechsels langsamer wird.

Dies führt zu einer geringeren Belastung des Nebenantriebsriemens und schnelleren Gangwechseln.

Einige behaupten, dass sie auch den Kraftstoffverbrauch verbessern.







Die Riemenscheibe auf der linken Seite ist die Originalriemenscheibe aus meinem 2002er Smart 450 Cabrio Cdi und mittlerweile stark verschlissen.

Die Riemenscheibe auf der rechten Seite stammt aus einem Renault, ich bin mir nicht sicher, aus welchem Modell und Baujahr.

Diese Riemenscheibe ist eine Freilaufriemenscheibe von INA.

Die Originalriemenscheibe hat 5 Nuten. Diese INA-Riemenscheibe hat 6 Nuten.



Das ist kein wirkliches Problem, man muss nur sicherstellen, dass der Riemen in den richtigen Nuten liegt und korrekt ausgerichtet ist.

Durchmesser gemessen über den Kanten: Originalriemenscheibe im Neuzustand 54,2 mm. Diese INA-Freilaufriemenscheibe 55,7 mm.

Ich musste die neue Riemenscheibe bearbeiten, damit sie mit der Kurbelwellenriemenscheibe ausgerichtet ist.

Ich habe 1,1 mm entfernt, wo die Riemenscheibe der Lichtmaschine gegenüberliegt.

Ich konnte nirgendwo in WIS Drehmomentspezifikationen für Lichtmaschinenriemenscheiben finden. Auch Google war hier keine Hilfe, also habe ich bei Renault Dialogys nachgeschaut und festgestellt, dass das angegebene Drehmoment 8,2 daNm beträgt.

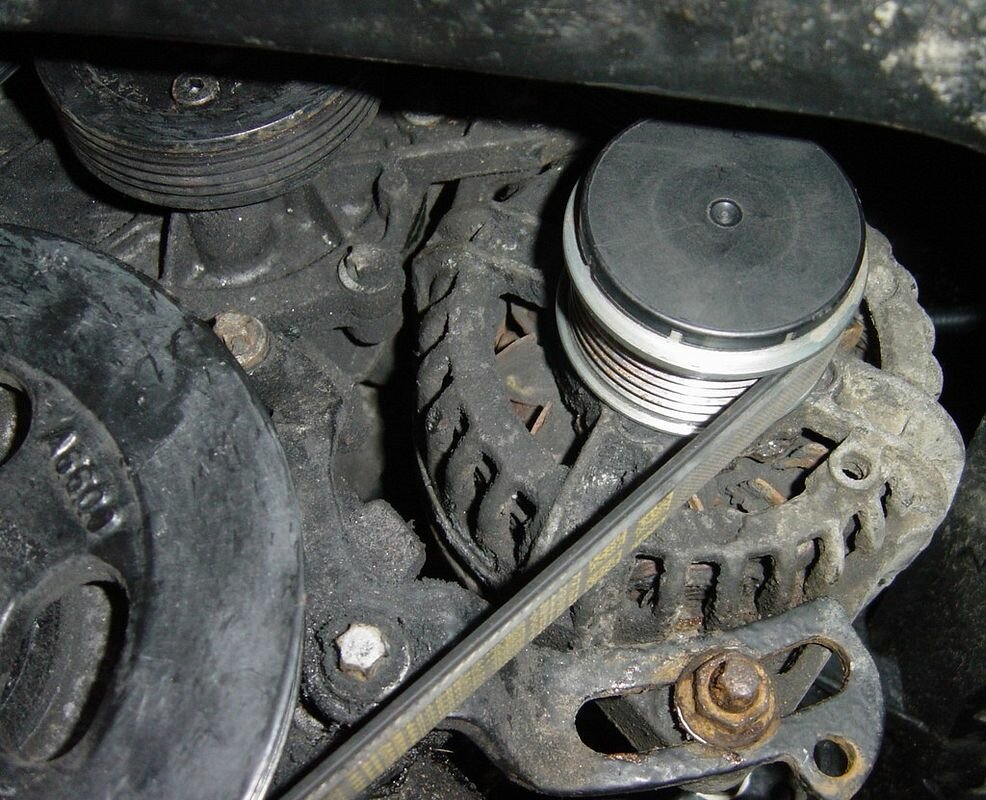

Freilaufrolle am Generator angebracht.

Schutzkappe angebracht.

Der vorhandene Riemen war in einem schlechten Zustand, daher habe ich einen älteren gebrauchten Riemen in etwas besserem Zustand angebracht.



Testfahrt:



Deutlich schnellere Gangwechsel beim Hochschalten. Keine Veränderung beim Herunterschalten.



Warum schnellere Gangwechsel beim Hochschalten?

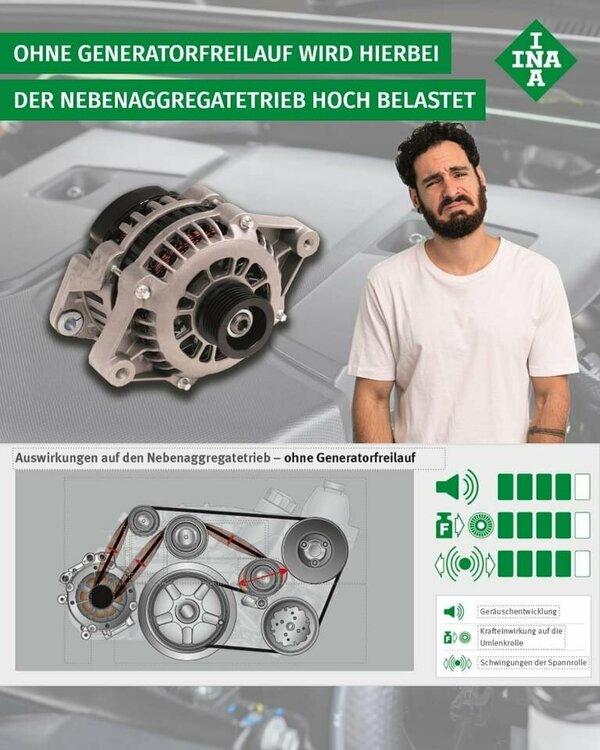

Die hohe Trägheit eines schnell drehenden Generators mit Standardriemenscheibe verlangsamt (hemmt) Geschwindigkeitsänderungen des kleinen Smart-Motors.
Eine Freilaufrolle ermöglicht es dem Generator, aufgrund seiner eigenen Trägheit weiterzudrehen, da er vom Motor abgekoppelt ist, wenn dieser langsamer wird. Der Motor kann daher seine Drehzahl schneller reduzieren.



-------------------------



INA 535005910 passt perfekt für jeden Smart 450 Cdi mit Bosch-Lichtmaschine. Es ist keine Bearbeitung erforderlich.





Der 5mm Abstandhalter unter der vorhandenen Riemenscheibe wird wiederverwendet. Anzugsmoment 8,2 daNm. Die äußere Nut an der Riemenscheibe wird nicht verwendet.

Die oben genannte Riemenscheibe ist in Großbritannien für etwa 28 £ erhältlich.



--------------

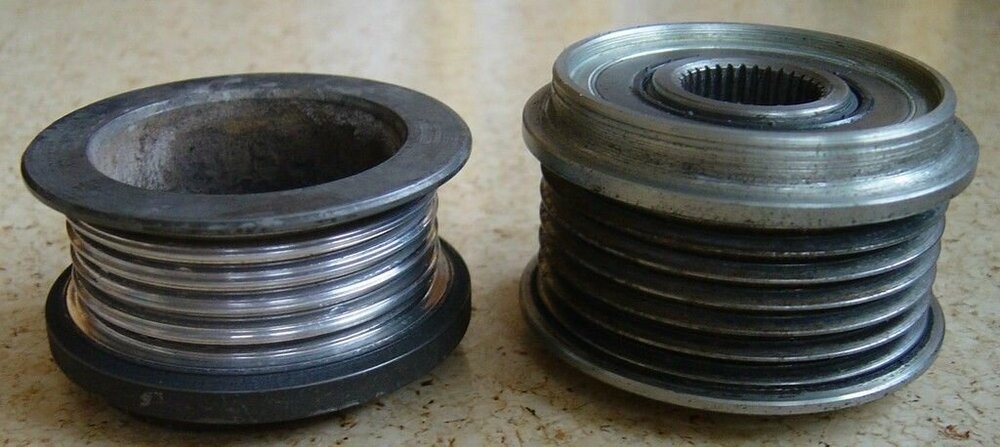

Freilaufrolle INA 535005910 neben der originalen massiven Rolle, die aus dem 85-Ampere-Bosch-Generator meines 2002er Smart 450 Cabrio Cdi ausgebaut wurde.





Beachten Sie, dass die Nuten perfekt ausgerichtet sind. Es ist keine Bearbeitung erforderlich. Die äußere Nut an der INA-Riemenscheibe wird nicht verwendet.
Ich habe die INA-Riemenscheibe günstig für 15 £ bei eBay von jemandem gekauft, der die falsche Riemenscheibe für sein Auto bestellt hatte.



-------------



Der schnell drehende Generator wirkt wie ein riesiges Schwungrad. Beachten Sie, dass diese Riemenscheiben auch als Überholriemenscheiben bezeichnet werden.



--------------



Unsere kleinen Smart-Motoren haben einen Generator, der genauso groß ist wie der von viel größeren normalen Motoren. Diese größeren Motoren sind weniger vom „Schwungradeffekt” des schnell drehenden Generators betroffen. Daher gilt: Je kleiner der Motor, desto größer der Vorteil durch den Einbau einer Überlaufriemenscheibe (Freilaufriemenscheibe).





-------------





Hier haben wir einen eindeutigen Beweis dafür, dass die Zeit, die der Motor zum Abbremsen benötigt, für die Geschwindigkeit des Gangwechsels wichtig ist.





Die obige Grafik wurde kopiert von:



7. Aachener Kolloquium Fahrzeug- und Motorentechnik 1998, Das hochintegrierte, automatisierte 6-Gang Schaltgetriebe für den smart,
Dipl.-Ing.(FH) Günter Rühle, Dipl.-Ing.(FH) Peter Tillmann Dipl.-Ing.(BA) Henning Diel, Dipl.-Ing.(FH) Michael Hackenjos, GETRAG, Ludwigsburg.





Das Diagramm zeigt verschiedene Variablen, die den Gangwechsel von 2 auf 3 abdecken.
Der Einfachheit halber betrachten Sie nur die Grafik 1 „Getriebedrehzahl” und 2 „Motordrehzahl”. Die Einheiten sind Drehzahl auf der Y-Achse und Zeit auf der X-Achse.

Beachten Sie, wie schnell das Getriebe seine Drehzahl ändert, während der Motor dafür relativ viel Zeit benötigt.

Durch den Einbau einer Freilaufrolle wird die Zeit verkürzt, die der Motor benötigt, um seine Drehzahl zu verringern und sich auf den nächsten Gangwechsel vorzubereiten.



-----------



Mit einer Freilaufrolle wird der Motor weniger belastet, was zu einem geringeren Kraftstoffverbrauch führt.







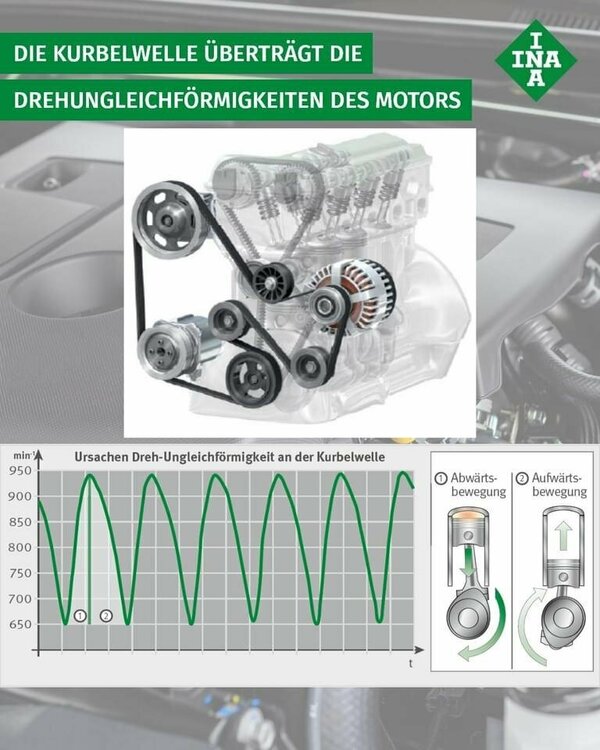

Eine Freilaufrolle entkoppelt die Trägheit der Lichtmaschine von den Torsionsschwingungen (negative Winkelbeschleunigung) des Dreizylindermotors.

Eine Freilaufrolle erhöht die Drehzahl der Lichtmaschine.

Eine Freilaufrolle verlängert die Lebensdauer des Nebenantriebsriemens.

Eine Freilaufrolle verhindert ein Durchrutschen oder Quietschen des Riemens beim Abbremsen des Motors, z. B. beim Hochschalten.

Bei den Modellen Smart 450 und 451 erhöht der Einbau einer Freilaufrolle die Schaltgeschwindigkeit. (Beachten Sie, dass einige Modelle wie der 451 Cdi bereits mit einer Freilaufrolle ausgestattet sind).



Zusammenfassung der Vorteile:



Schnelleres Hochschalten.

Leichterer Leerlauf.

Verbesserter Kraftstoffverbrauch.

Geringere Emissionen.

Zehnfach längere Lebensdauer des Nebenantriebsriemens.

Schnellere Beschleunigung.

Verbessertes Fahrerlebnis.



So können Sie den Smart so genießen, wie Swatch es vorgesehen hat.



--------------



Eine Verbesserung der Beschleunigung um etwa 1 Sekunde wäre es wert, wenn es nur etwa 56 kanadische Dollar kostet. Ich habe eine Querverweis gefunden



SKF VKM 03302 oder GATES OAP7080

Es sieht so aus, als wäre es in vielen kleineren Dieselmotoren verwendet worden.



---------------



Hier ist ein Video, das meinen Standard-450 Cdi mit Freilaufrolle zeigt, der im Automatikmodus von 0 auf 100 km/h beschleunigt:



Die beste Modifikation, die ich bisher vorgenommen habe. Einfach und günstig, wenn man sich für die INA-Riemenscheibe entscheidet. Die von Smart selbst, die beim 451 Cdi am Generator verbaut ist, ist viel zu teuer.





---------------



Ich hatte einen ähnlichen Thread im thesmartclub-Forum, in dem wir nach geeigneten Freilaufriemenscheiben für den Benziner 450 gesucht haben.



Sowohl der Benziner 450 als auch der 452 haben eine Lichtmaschinenwelle mit einem Gewindedurchmesser von M17x1,5 mm und eine Riemenscheibe mit 4 Nuten und einem Durchmesser von 57,5 mm.


Es gibt keine geeignete Freilaufrolle in dieser Größe.


Die einzige Lösung besteht darin, eine Riemenscheibe mit einem Durchmesser von möglichst genau 57,5 mm zu beschaffen und die Lichtmaschinenwelle entsprechend zu bearbeiten.  Alternativ kann eine Freilaufrolle passend zur Lichtmaschine bearbeitet werden.





---------------



(Ein user auf der Suche für seinen Benziner):



 Ich habe diese großartige Website gefunden, die einen Katalog mit 1258 Freilaufrollen enthält und auf der Sie nach Ihren Parametern filtern können: https://as-pl.com/en/c/alternator_freewheel_pulleys_082



Sie müssen nur wissen, dass O.D.1 deren Code für den Durchmesser ist.

Also habe ich die von Ihnen genannten Werte verwendet (danke) und das beste Ergebnis, das ich gefunden habe, ist dieses Teil: https://as-pl.com/en/p/AFP5048S



Es hat ein M17x1,5-Gewinde und einen Durchmesser von 57,5 mm. Ich weiß, dass es 6 Rillen hat, aber zumindest kann man den Riemen dort platzieren, wo er am besten ausgerichtet ist.



Als ich nach Riemenscheiben mit 4 Rillen gesucht habe, habe ich diesen Kandidaten gefunden: https://as-pl.com/en/p/AFP5071S



Es hat ebenfalls ein M17x15-Gewinde, aber der Durchmesser beträgt 59,5 mm.



Der Unterschied beträgt etwa 3 %, wenn also die Lichtmaschine mit der Originalriemenscheibe 10 000 U/min dreht, würde sie mit dieser Riemenscheibe 9700 U/min drehen und etwas weniger Leistung erzeugen.



Ob das ein Problem ist, weiß ich nicht, aber ehrlich gesagt glaube ich das nicht.



Beide Riemenscheiben sollten in normalen Ersatzteilgeschäften erhältlich sein (zumindest hier in der Tschechischen Republik sind sie es) und der Preis ist meiner Meinung nach auch in Ordnung. Ich weiß, dass ihr mit Pfund rechnet, also kostet sie etwa 20 bis 40 GBP.

Ich habe vor, eine davon zu bestellen (wenn ich in der Zwischenzeit keine passendere finde) und sie auszuprobieren.



---------

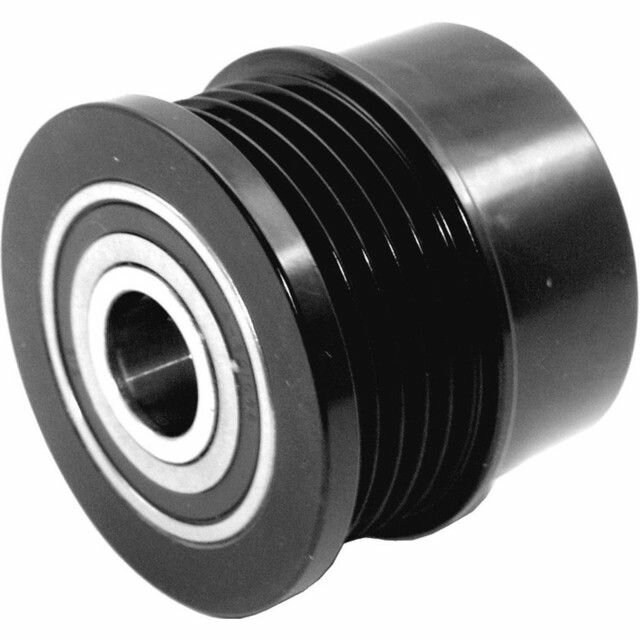

Siehe vorheriger Beitrag. Ich bin mir nun zu 99 % sicher, dass die oben genannte Freilaufriemenscheibe Gates OAP7157 für den 450 Cdi geeignet ist. Die Mercedes-Teilenummer für dieselbe Riemenscheibe lautet offenbar 6601500060.

Zur Untermauerung meiner Schlussfolgerung füge ich die folgenden Fotos bei:

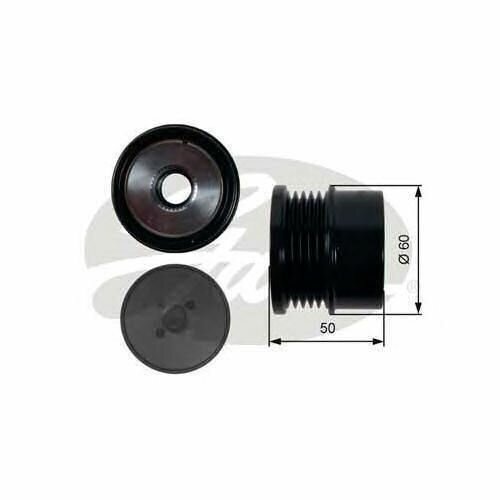

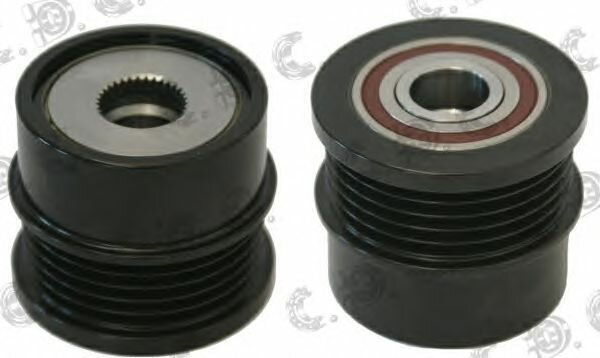

Drei Fotos der Freilaufriemenscheibe Gates OAP7157, kopiert aus dem Internet:

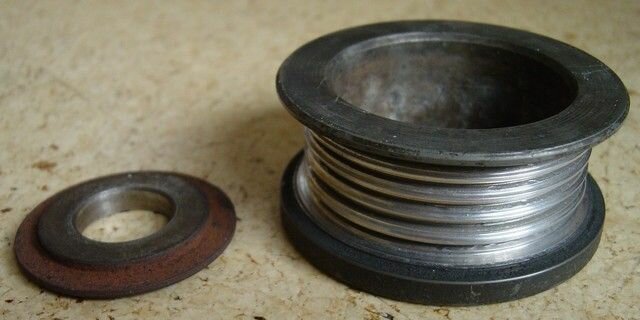

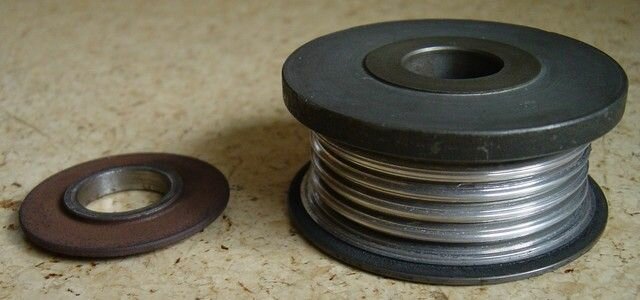

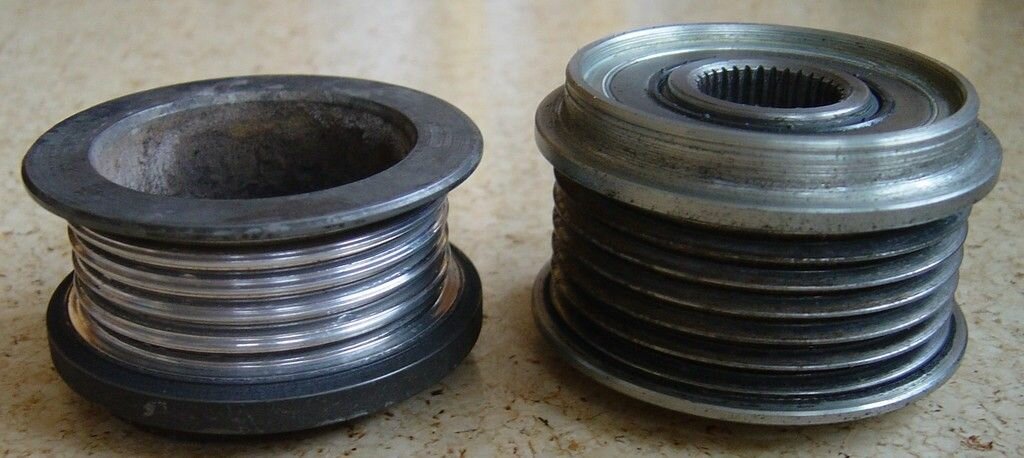

Zwei Fotos der abgenutzten Riemenscheibe, die aus meinem 2002er Smart Cabrio Cdi ausgebaut wurde:











Der größte Außendurchmesser meiner Riemenscheibe beträgt 59 mm. Der Durchmesser über der Oberseite der Rillen (Rippen) beträgt 54 mm. Die Dicke der Distanzscheibe beträgt 5,0 mm. Bitte beachten Sie, dass die Distanzscheibe wiederverwendet werden muss.



Ich vermute, dass das Außengehäuse der Gates-Riemenscheibe aus eloxiertem Aluminium besteht. Es sollte nicht dem gleichen Verschleiß unterliegen wie meine Original-Riemenscheibe. Beachten Sie, dass Freilaufriemenscheiben nicht ewig halten. 100.000 km scheinen die Norm zu sein, aber bei einem Smart, der salzgestreuten Straßen ausgesetzt ist, könnte es auch deutlich weniger sein.



-------



Zwei Rollen

Linke gut, rechte verschlissen





----------



Ich habe kürzlich diese Riemenscheibe mit der von Tolsen empfohlenen Teilenummer eingebaut. Das Auto schaltet etwas schneller und ich habe das Gefühl, dass der Motor etwas leiser ist. Über den Kraftstoffverbrauch bin ich mir noch nicht sicher, aber die Zeit wird es zeigen.

Dies wurde zusammen mit einer Arbeit am Generator durchgeführt und war, ehrlich gesagt, nicht besonders aufwendig.

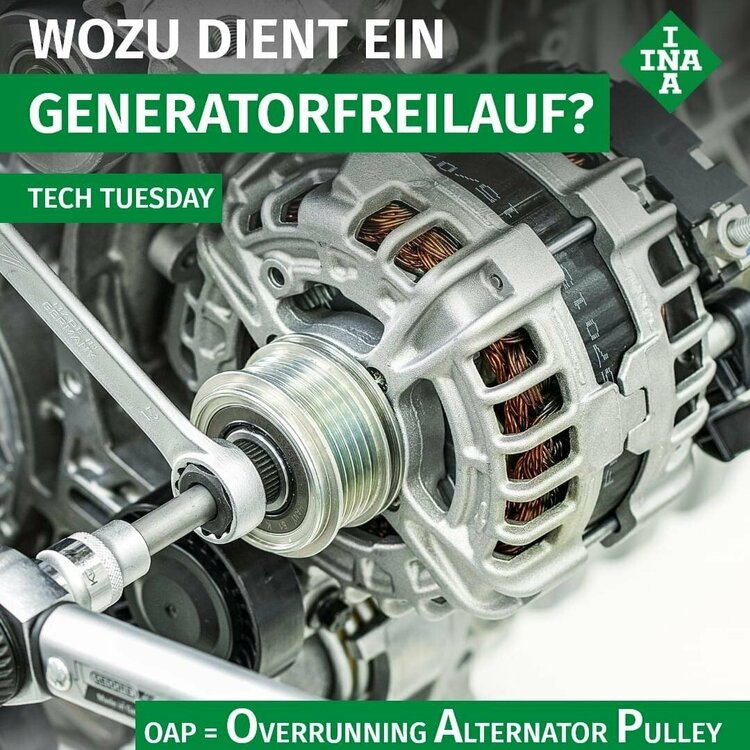

WICHTIG: Stellen Sie sicher, dass Sie das richtige Werkzeug für die Installation der frei laufenden Riemenscheibe haben. Etwas, das die Welle des Generators festhält, während Sie die mittlere Laufbahn der neuen Riemenscheibe einschrauben.

bearbeitet vor 2 Stunden von Broxin

[Broxin]

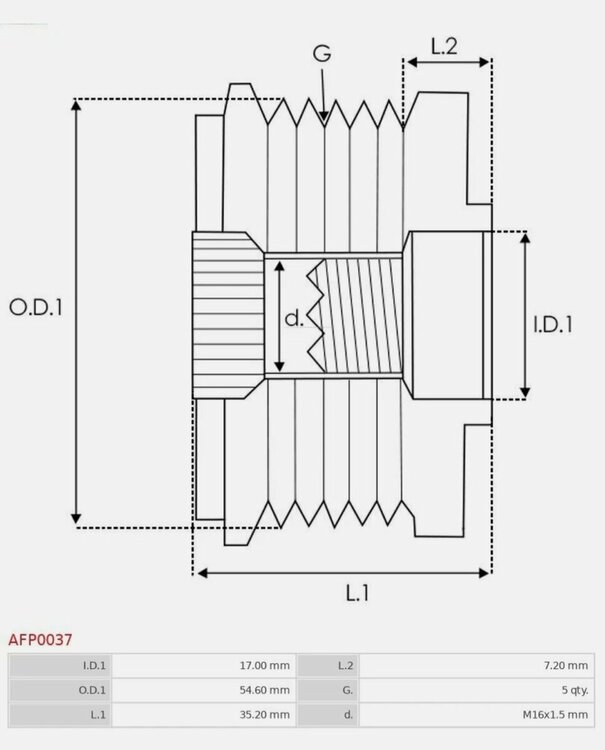

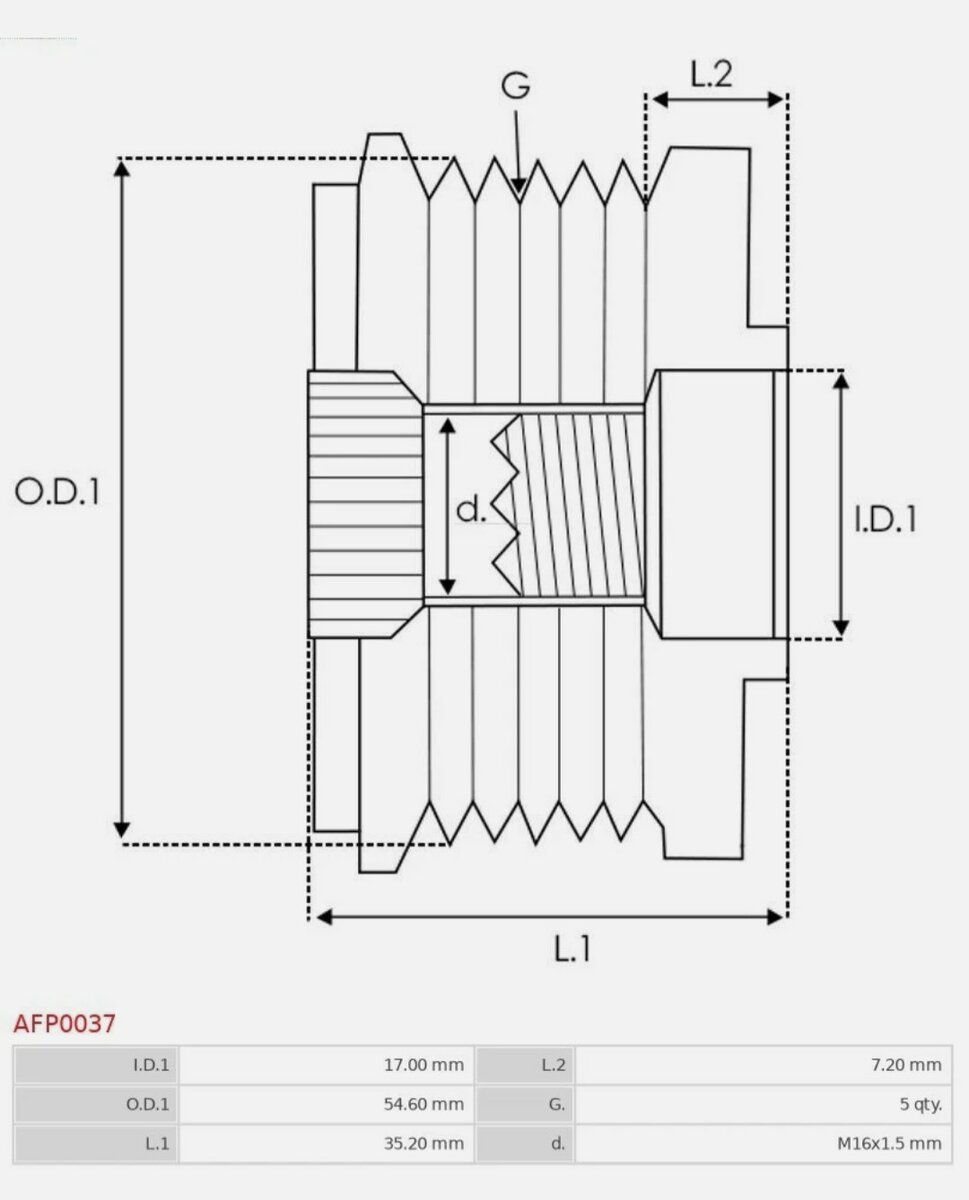

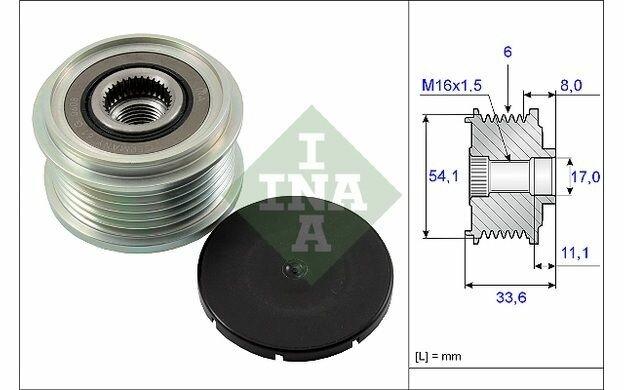

Zu der oberen Seite ist hier die Beschreibung der Maße:



Ich glaube es gäbe auch die Freilaufriemenscheibe passend mit 5 Nuten anstatt der INA 535005910 mit 6 Nuten nur ist L1 bei den 5 Nutigen um 2mm länger 🤔









Wenn ich mir die Freilaufriemenscheiben so anschaue gibt es wenige die die passende kurze L1 haben. Da ist die INA schon recht kurz mit 33.6mm



Was ich nicht verstehe ist dass der O.D1 bei verschieden Lichtmaschinenherstellern für den Smart cdi von 53 bis 58 mm variiert. Wie kann das sein?



Kocht da jeder Hersteller sein eigenes Süppchen??? 😵‍💫



Das heisst man muss vor Kauf erstmal die Maße der eigenen dritthersteller Lima prüfen bevor man z.b. die INA kauft weil die aktuell verbaute anders sein könnte als die originale bosch lima die im smart verbaut war?

bearbeitet vor 1 Stunde von Broxin
