Smart 451 Bordcomputer nachrüsten

Empfohlene Beiträge

Hallo,



ich habe bei meinem Smart 451 Bj 08  71 PS (Kein MHD) versucht den Bordcomputer nach zurüsten.

Habe ja hier gelesen das das möglich ist.

Ich habe nun den Tacho und den Lenkstockschalter nachgerüstet aber leider funktioniert noch nicht alles.



Die Verbrauchsanzeige funktioniert nicht eventuell habe ich was falsch codiert ?



Im KI Sind die Lampen ECO beide an dauerhaft auch beim gahren ( Grün und Gelb ) obwohl ich keinen MHD habe.

Und die Motorkontrollleuchte ist an.



Im Fehlerspeicher ist ein Aktueller fehler: Can Kommunikation mit ( ich glaube es war ) Steuergerät Lenkhilfe



Ich habe bis jetzt nur das KI codiert muss ich eventuell noch wo anders was codieren ?

Weiss einer was SAL beim codieren heisst ? kann es auf vorhanden und nicht vorhanden stellen.



Danke schon mal !!



Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
vor 3 Stunden schrieb smartsky:

Die Verbrauchsanzeige funktioniert nicht eventuell habe ich was falsch codiert ?




Du meinst die aktuelle Verbauchsanzeige, welche den aktuellen Verbrauch während der Fahrt bzw im Stand bei Leerlauf anzeigt?



Falls du diese Verbrauchsanzeige meinst, dann kann ich dich beruhigen. Die funktioniert bei mir auch nur im Stand/Leerlauf. Da zeigt er den aktuellen Verbrauch in Liter/Stunde an. Sobald ich losfahre, zeigt er 0 an.



Ich habe meinen VorMoPf (2010er) mit einem Bambus DotMatrix-Tacho nachgerüstet, der die BC-Funktionen intus hat und diese anzeigen kann.


Habe ebenfalls den Lenkstockschalter nachgerüstet und es funktionieren alle BC-Funktionen bis auf die Anzeige des aktuellen Verbrauches beim Fahren.



Ich vermute, dass das mit der Tatsache zusammenhängt, dass der DotMatrix für einen MoPf ausgelegt ist und die Werte für die Verbrauchsanzeige während der Fahrt vom MEG (Motor-Steuergerät) des VorMoPf nicht an das KI (BC) „geliefert“ werden.



Sollte ich mich täuschen, so bin ich für weitere Hinweise zur Aufklärung dankbar.



Wie erwähnt, ansonsten funktionieren alle anderen Funktionen, bis auf den aktuellen Verbrauch während der Fahrt. Mit dem habe ich mich abgefunden.


Es leuchten auch sonst keine Warnlichter und es sind keine Fehler eingetragen.


Ob bei einem Nicht-mhd die mhd-Anzeigen eines mhd-Tachos automatisch aufleuchten, wenn dieser in einem Nicht-mhd eingebaut wird, weiß ich nicht genau. Ich könnte mir vorstellen, dass das gut möglich sein kann.


SAL heißt „Schalten am Lenkrad“ und ist die Funktion für die Schaltwippen.



Smarte Grüße, SmartMan





P.S.: Danke nochmals an @yueci der sofort erkannt hat, dass mein neuer Tacho auch die BC -Funktion kann. 👍👍👍 Somit habe ich mir auch gleich den zugehörigen Lenkstockschalter aus dem Unfall-Bambus dazu gekauft und seitdem erfreue ich mich jeden Tag an meinem BC. 😁



bearbeitet von SmartManI
Nachtrag

Was wird immer behauptet?

Stil kann man nicht kaufen?

Doch! -> Smart 42

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Noch ein wichtiger Nachbrenner!


Ich habe einen Beitrag von dem User @maxpower879 diesbezüglich gelesen und mich vor meinem Umbau an ihn gewendet.


Er hat mir freundlicherweise meinen Tacho „genullt“. Die Codierung habe ich dann noch bei mir vor Ort machen lassen.



Zurück zur wichtigen Information aus einem seiner Beiträge hier im Forum.



Er hat in seinem Ursprungs-Thread (da ging es auch um die Tempomataktivierung des MoPf Tempomat mit MoPf-Lenkradbedienung in einem VorMoPf) auch folgende, wichtige Information zur Nachrüstung des BC in einem VorMoPf erwähnt:



Es muss beim VorMoPf-Tachhostecker die Klemme 15 vom KI kommend, abgeklemmt werden! Und zwar bevor der MoPf-Tacho im VorMoPf in Betrieb genommen wird. Ansonsten zerstört man den Eingang für den BC und die SAL-Funktion!!



Siehe unten das Original-Zitat von @maxpower879.



Hier stelle ich dir auch den Link zu dem besagten Beitrag ein:



Hau drauf!



Ich hoffe du hast das beherzigt und dir nichts zerstört. Aber ich denke wenn alle anderen Funktionen des BC bei dir funktionieren und nur der aktuelle Momentanverbrauch, passt das bei dir soweit.


Smarte Grüße, SmartMan





Zitat Maxpower879:



„Die reine Verkabelung ist absolut kein Problem. Sind 3 oder 4 Kabel die vom LWS zum Motorsteuergerät gezogen werden müssen, eins an die Tachobeleuchtung und zwei vom Tacho zwecks BC.

Auch hier ist Vorsicht geboten! Klemme 15 am KI muss beim Vormopf vom Tachostecker abgeklemmt werden bevor ein Mopftacho angeschlossen wird sonst schießt du dir den Eingang für den BC und die SAL.

Der Mopftacho holt sich das Zündungssignal über den Canbus der Vormopf hat es auf einem der Pins die beim Mopf für den BC Hebel sind.“







bearbeitet von SmartManI

Was wird immer behauptet?

Stil kann man nicht kaufen?

Doch! -> Smart 42

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Hi,



Den Beitrag habe ich zum Glück vorher gelesen  deswegen habe ich Klemme 15 habe ich vorher abgeklemmt.

Schaltwippen und der BC Schalter funktionieren.



Ich denke mal @maxpower879 kann da mehr zu sagen ob der Rest auch noch zu machen ist sprich die Verbrauchsanzeige.



Was mir aufgefallen ist bevor ich den Tacho Codiert habe hat er mir angezeigt Tür welche Tür offen ist jetzt leider nicht mehr.







Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
vor 8 Minuten schrieb smartsky:

Was mir aufgefallen ist bevor ich den Tacho Codiert habe hat er mir angezeigt Tür welche Tür offen ist jetzt leider nicht mehr.




Dazu kann ich dir leider nichts sagen. Das hat bei mir alles auf Anhieb funktioniert.



Nur die aktuelle Verbrauchsanzeige während der Fahrt habe ich bis heute nicht hinbekommen. Auch Maxpower konnte mir damals diesbezüglich nicht helfen. Vielleicht weiß er heute mehr?



Es leuchten auch sonst keine Warnlichter bei mir und es sind keine Fehler im Fehlerspeicher hinterlegt.


Ob bei einem Nicht-mhd die mhd-Anzeigen eines mhd-Tachos automatisch aufleuchten, wenn dieser in einem Nicht-mhd eingebaut wird, weiß ich nicht genau. Ich könnte mir vorstellen, dass das gut möglich sein kann.


Das wird dann am KI-Board im KI liegen. Ich weiß nicht ob man da etwas verändern kann oder muss. Das kann wahrscheinlich am ehesten der Maxpower879 beantworten.

bearbeitet von SmartManI

Was wird immer behauptet?

Stil kann man nicht kaufen?

Doch! -> Smart 42

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Die Verbrauchsdaten werden vermutlich vom Vormopf Steuergerät nicht auf den Bus geschrieben. Man müsste ein entsprechendes Mopf Motorsteuergerät verbauen damit die Daten kommen. Da gibt's aber leider keins für den nicht MHD Motor da der Mopf immer MHD hatte oder ein Turbo.

Die MHD Lampe ist an, da dem Tacho die Daten für das MHD fehlen. Müsste man schauen ob man da was codieren kann. Wenn nicht kann man die LED's im Zweifelsfall einfach auslöten oder von innen mit Isoband ect abkleben.


Smart 450 Cabrio 2002 599 71 PS

Smart 451 2007 Turbo Cabrio 115 PS

Seres 3







Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

ok, hast du eine Idee wie ich die anzeige der offenen Türen wieder bekomme ? Oder gibst die nur bei Coupe ? Ich selber habe ein Cabrio und das KI kommt von einem Coupe

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Glaube nicht, dass es was mit der Karosserieform zu tun hat. Ich überleg gerade ob mein BC Tacho in der Richtung was anzeigt. Gute Frage muss ich mir mal ansehen. Wenn es vorher ging kann es ja eigentlich nur was mit der Codierung zu tun haben.

Hast du einen originalen BC oder den von MDC ?

bearbeitet von maxpower879

Smart 450 Cabrio 2002 599 71 PS

Smart 451 2007 Turbo Cabrio 115 PS

Seres 3







Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
vor 2 Stunden schrieb maxpower879:

Hast du einen originalen BC oder den von MDC ?


Ich denke bzw bin mir fast sicher, dass er einen originalen BC hat, da er ein KI und den zugehörigen Lenkstockhebel gekauft hat.



Ausserdem hat er deinen Beitrag bzgl Abklemmen der Klemme 15 für den Einbau eines MoPf KI in einem VorMoPf Fahrzeug gelesen und beachtet.


Die MDC-Lösung hat ja ein Platine mit einem zweiteiliges Display, welches in das vorhandene KI eingebaut wird und mit zwei Tasten am/neben dem Display bedient wird.


So hätte ich das mal aus der Bedienungsanleitung gelesen. Man braucht für den MDC-BC kein neues KI und keinen BC-Lenkstockhebel kaufen. Falls ich da falsch liege, ersuche ich um Berichtigung.



Und der MDC-BC benötigt auch keine Codierung.



MDC schreibt auf deren Homepage folgendes zum Produkt:

„Der Anschluss des Computers erfolgt voll steckbar , mit Ausnahme von 3 kleinen Lötstellen. Es müssen KEINE Freischaltungen im smart Center erfolgen.“



Quelle hier!



Somit ging und gehe ich davon aus, dass der TE einen original BC verbaut hat.





bearbeitet von SmartManI

Was wird immer behauptet?

Stil kann man nicht kaufen?

Doch! -> Smart 42

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

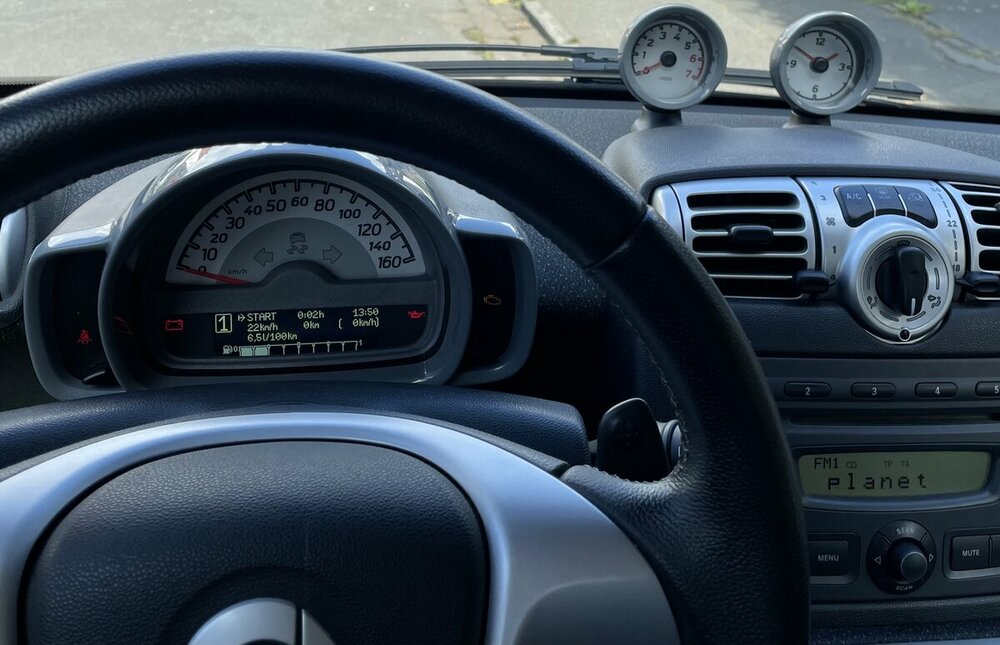

Hallo, wollte nur kurz Rückmeldung geben, dass es geklappt hat. Mit der richtigen Kodierung geht auch die verbrauchsanzeige bei einem vor Mopf Smart. Auch das Problem mit der Motorkontrollleuchte  ist erledigt.



Somit kann jeder, der will jetzt einen Bordcomputer nachrüsten. Natürlich die richtige Kodierung vorausgesetzt


Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
vor 7 Stunden schrieb smartsky:

Hallo, wollte nur kurz Rückmeldung geben, dass es geklappt hat.


Ich freue mich für dich, dass du nun den BC benutzen kannst.



vor 7 Stunden schrieb smartsky:

Mit der richtigen Kodierung geht auch die verbrauchsanzeige bei einem vor Mopf Smart.


Es gibt nur eine Codierung und wenn die erfolgt ist, funktioniert der BC auch …. oder eben nicht.



Was dein Foto zeigt, ist der Menüpunkt 3, die sogenannte Start/Reset-Funktion.
„Im Menü START/RESET haben Sie folgende Möglichkeiten:
*Reiserechner ab Start anzeigen
*Reiserechner ab Reset anzeigen
Die Werte im Reiserechner START beziehen sich auf den Fahrtbeginn, die Werte RESET auf das letzte Zurücksetzen der Funktion.“



Es werden vier Informationen angezeigt.  Durchschnittsgeschwindigkeit, Gefahrene Zeit, Gefahrene Wegstrecke und der Durchschnittlicher Kraftstoffverbrauch. (Info diesbezüglich auf Seite 82 der Betriebsanleitung.



Ich sprach aber vom Menüpunkt 2 - Kraftstoffverbrauch.


„Im Menü Verbrauch können Sie sich den momentanen Verbrauch in l/100 km anzei- gen lassen.


Das Bedienrad am Bedienhebel so lange nach oben oder unten drücken, bis das Menü Verbrauch im Multifunktionsdisplay erscheint.
Sie sehen den aktuellen Verbrauch in Litern pro 100 Kilometer.
Wenn das Fahrzeug steht, wird Ihnen der Verbrauch in Litern pro Stunde angezeigt.“





Da sieht man dann eben den Wert, welchen aktuellen Verbrauch du beim Fahren hast und der Anzeigenwert verändert verändert sich, wenn du Gas gibst oder vom Gas gehst.


Diese Anzeigemöglichkeit funktioniert beim VorMoPf leider nicht, weil das VorMoPf-Steuergerät die Daten offensichtlich nicht liefert. Da wird dann 0,0L/100Km angezeigt.



Der momentane Verbrauch im Stillstand wird auch beim VorMoPf angezeigt. Man bekommt dann den Verbrauch in z.B. 0,5L/h angezeigt. Sobald ich los fahre schaltet die Anzeige um auf 0,0L/100Km und zeigt leider nicht den Momentan-Verbrauch an.



Diese Kleinigkeit stört mich nicht wirklich, da mir der Durchschnittsverbrauch wichtiger ist, und diesen kann auch der VorMoPf anzeigen.


Viel wichtiger ist die Tatsache, dass das DotMatrix-Display invertiert ist und die Anzeigen leuchten und der Hintergrund schwarz ist. Dadurch ist die Lesbarkeit um Welten besser.



Sieht deine Anzeige nur am Foto so weiß aus oder ist dein KI auf weiße LED‘s umgebaut? Normalerweise leuchten die Anzeigen ja in Amber.

bearbeitet von SmartManI

Was wird immer behauptet?

Stil kann man nicht kaufen?

Doch! -> Smart 42

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
vor 20 Stunden schrieb smartsky:

Hallo, wollte nur kurz Rückmeldung geben, dass es geklappt hat. Mit der richtigen Kodierung geht auch die verbrauchsanzeige bei einem vor Mopf Smart. Auch das Problem mit der Motorkontrollleuchte  ist erledigt.



Somit kann jeder, der will jetzt einen Bordcomputer nachrüsten. Natürlich die richtige Kodierung vorausgesetzt


Hast du nen kompletten Tacho genommen oder nur das Display von einem Bordcomputertacho?




Echte Autos haben den Motor hinten...

...nur Kutschen werden gezogen




Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
vor 37 Minuten schrieb CDIler:

Hast du nen kompletten Tacho genommen oder nur das Display von einem Bordcomputertacho?


Er hat das komplette KI mit DotMatrixDisplay verwendet.



Am 10.9.2024 um 15:16 schrieb smartsky:

Ich habe nun den Tacho und den Lenkstockschalter nachgerüstet aber leider funktioniert noch nicht alles.


Findest du weiter oben im Thread 😉


Was wird immer behauptet?

Stil kann man nicht kaufen?

Doch! -> Smart 42

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
vor 21 Stunden schrieb SmartManI:

Es gibt nur eine Codierung und wenn die erfolgt ist, funktioniert der BC auch …. oder eben nicht.

Nein  das ist so  nicht ganz richtig  mit den richtigen KI eprom dump geht das immer bei jedem vor mopf smart.



habe es jetzt mit 2 Tachos getestet beide  zeigten vorher nix an mit dem richtigen dump bzw. Bearbeiteten dump funktionieren diese nun.



vor 21 Stunden schrieb SmartManI:



Der momentane Verbrauch im Stillstand wird auch beim VorMoPf angezeigt. Man bekommt dann den Verbrauch in z.B. 0,5L/h angezeigt. Sobald ich los fahre schaltet die Anzeige um auf 0,0L/100Km und zeigt leider nicht den Momentan-Verbrauch an.


Stimmt ist bei mir auch so. Momentan Verbrauch ist mir aber egal ich benutze nur ab reset bzw. Ab Start.



vor 21 Stunden schrieb SmartManI:

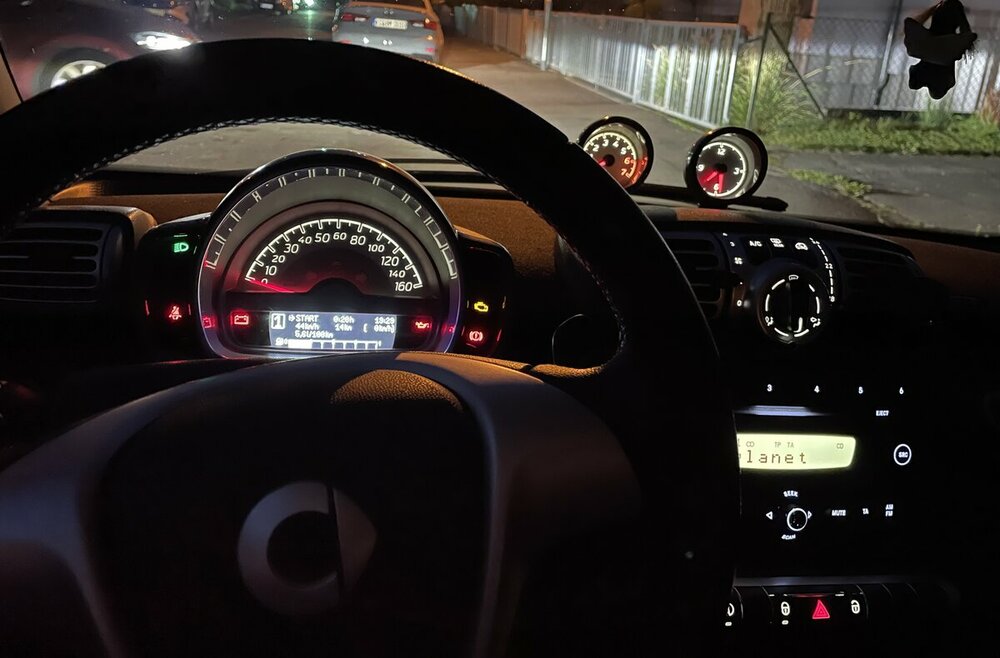

Sieht deine Anzeige nur am Foto so weiß aus oder ist dein KI auf weiße LED‘s umgebaut? Normalerweise leuchten die Anzeigen ja in Amber.

Ja, ist alles weiß die amber anzeigen haben mir nicht gefallen.










Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
vor 2 Stunden schrieb smartsky:

Ja, ist alles weiß die amber anzeigen haben mir nicht gefallen.


Sieht super aus. 👍👍

Auch in den Türen (Fensterheber) weiß?

Hast du die SMD-LED‘s selber umgelötet oder hast du das machen lassen!

bearbeitet von SmartManI

Was wird immer behauptet?

Stil kann man nicht kaufen?

Doch! -> Smart 42

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Morgen,ja alles ist weiß auch die Schalter vom Fensterheber.

habe ich selber umgelötet.

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Schönes Spielzeug , mehr ist das nicht.

Den Durchschnittsverbrauch kann ich auch noch so im Kopf rechnen,

auf die zweite Kommastelle kommts nicht drauf an.

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
vor einer Stunde schrieb Rollerfahrer:

Schönes Spielzeug , mehr ist das nicht.


Fast alle Umbauten an unseren Smart sind schönes „Spielzeug“ -  als ich mein Display umbaute war die Option diesen Tacho zu verwenden noch nicht bekannt.


Ich finde aber die Optik schön, weshalb mein  Umbau diese Optik imitiert, sie bringt keinerlei Vorteile zur regulären Optik des VorMopf Displays, ist aber einfach schöner.



Hätte ich damals die Möglichkeit gehabt den MoPf Computer zu verbauen, hätte ich es auf jeden Fall gemacht, alleine schon wegen der Optik in Verbindung mit den Zusatzfunktionen.

Gruß

Marc

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
vor 2 Stunden schrieb Rollerfahrer:

Schönes Spielzeug , mehr ist das nicht.


Ich liebe Spielzeuge, sie machen (mir zumindest) Freude und mir bereitet vor allem das Selbermachen und Basteln einen Spaß.



Und manche Spielzeuge bieten, neben einer schönen Optik, auch einfach nur mehr Komfort und Möglichkeiten. Ob man das braucht oder nicht, ist für mich nebensächlich.



Natürlich gibt es auch Spielzeuge, die die Welt nicht braucht, die auch sinnbefreit sind, aber auch die machen (mir) Spaß. Ich kann davon ein Lied singen 😜



vor 54 Minuten schrieb yueci:

weshalb mein  Umbau diese Optik imitiert, sie bringt keinerlei Vorteile zur regulären Optik des VorMopf Displays,


Also ich möchte dazu anmerken, dass die Invertierung des Displays  schon auch einen großen Vorteil liefert. Die Lesbarkeit auf Grund des Kontrastes ist einfach besser. Besonders kleine Zahlen am Info-Display sind leichter und besser zu erkennen. Das ist nicht nur schön sondern bietet schon einen echten Mehrwert.
