Kabelbaum an der linken Seite

Empfohlene Beiträge

Hallo

Der Smart hat ein AHK und links ist noch daqs Relais dafür installiert

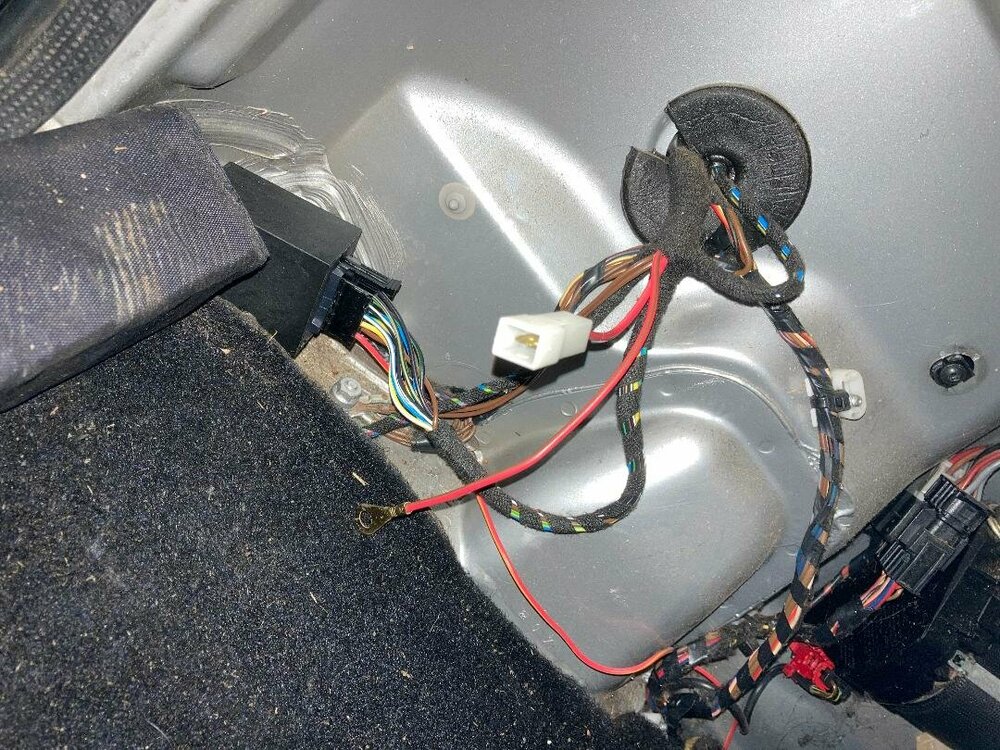

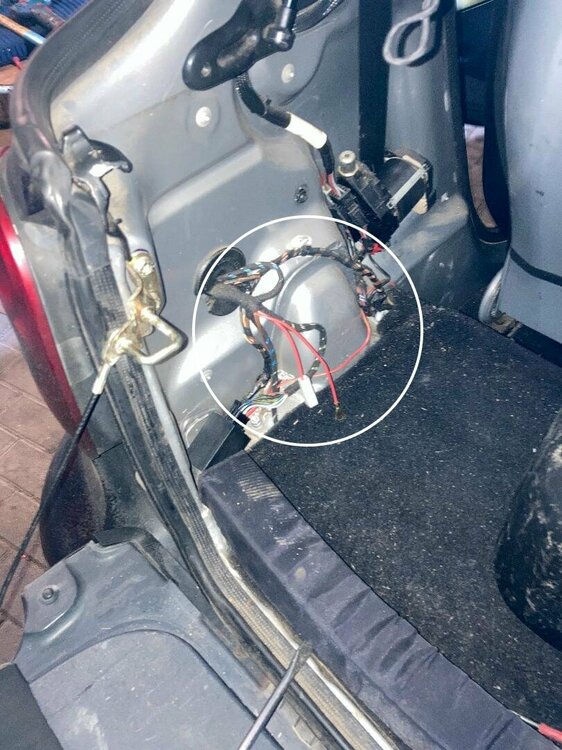

Mir ist nicht ganz klar was das für Anschlüsse sind die da offen sind ....siehe Bilder

Kann mir einer sagen wofür die beiden Adern sind

Die eine Ader hat eine Ringöse wo ich der Meinung bin das das Masse sein könnte

Die andere Ader hat einen offenen Steckanschluss

Beide Adern kommen direkt aus dem Smart-Kabelbaum auf der linken Seite hinten






bis denne

joachim



http://c1biker.dynv6.net/c1bikerforum/jw_smart_car1rot.jpg



Smart cdi 4/2004 km-Stand 302.658 ......07-2017

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Naja, das mit dem Steckanschluss könnte auch eine Dauerplusleitung sein, die da nicht beschaltet ist.

In neueren Anhängerkupplungen mit 13-poligen Steckern ist ja im Gegensatz zu früheren 7-poligen Anschlusssteckern eine Dauerplusleitung enthalten, die dann im Fahrzeug entsprechend weiter verdrahtet werden muß, wenn sie genutzt werden soll, z.B. für Wohnwagen oder ähnlichen Dingen, siehe auch diese Seite

Da dies beim Smart aber relativ unwahrscheinlich ist, daß hier ein Anhänger Dauerplus benötigt, wurde das evtl. nicht angeschlossen.



Sicher bin ich mir aber wie immer nicht. Das reime ich mit eben so zusammen. 😉

Bist Du sicher, daß das große Gehäuse ein Relais für den Anhängerbetrieb ist?

bearbeitet von Ahnungslos

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Also Masse wird ein rotes Kabel sicher nicht sein. Ich würde es einfach mal mit durchmessen versuchen, an welchem PIN der Dose sich dieses Kabel wiederfindet. Das mit dem Stecker wird wie schon erwähnt sicher Dauerplus für den Hänger sein



Echte Autos haben den Motor hinten...

...nur Kutschen werden gezogen



Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Die rote Ader mit der Ringöse hat zusätzlich einen Streifen braun und somit Rot/braun

daher auch die Annahme das das Masse  ist

########
das Relais in schwarz ist das AHK-Relais für die AHK Steckdose


bis denne

joachim



http://c1biker.dynv6.net/c1bikerforum/jw_smart_car1rot.jpg



Smart cdi 4/2004 km-Stand 302.658 ......07-2017

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

...und mit dem dicken roten Kabel in dem weisen Gehäuse liegt Ahnungslos genau richtig es ist der Dauerplusanschluß. Den kannst Du verlängern und mit einer Flugsicherung nahe der Batterie direkt auf den Pluspol der Batterie legen. Fals Du nen Wohnanhänger ankuppellst oder so...

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Der Steckkontakt ist Dauerplus, korrekt.

Ich sehe ein dünneres rotes Kabel welches nach vorn geht, das ist für die Blinkerkontrolle und muss auf Zündungsplus. Und die Ringöse kommt auf Masse.

Wer es nicht glaubt...

Ich habe das Zündungsplus für die Box vom originalen Zigarettenanzünder abgegriffen, zieht ja kaum was. Aber ich habe auch vom dauerplusbestromten Zigarettenanzünder (ja, sitzt bei mir da wo manche Kugeln den Nebelscheinwerferschalter haben oder gar nix) das Dauerplus gezogen, bei dem kurzen Weg reicht ein 2,5er Kabel.

Das 2,5er Zündungsplus für die Dose habe ich parallel zu dem Klingeldraht gelegt.

Natürlich mit extra Absicherung kurz nach der Einspeisung.

Wird Dauerplus und Zündungsplus gelegt, die zweite Masseleitung nicht vergessen.

Wenn schon...☺️

bearbeitet von Outliner

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Guten Morgen in die Runde,

bei mir ist das Zündungsplus vom Serienkabelbaum hinten links abgegriffen. War beim Ausbau der gebrauchten Kupplung so angeschlossen. Ich vermute stark es ist das Kabel was den Heckscheibenwischer speist, damit er in seine Ausgangsposition zurückfährt. So spart man sich das Kabel bis vor.

Beim Einbau von Tagfahrlichtern mach ich das auch immer so und geh mit Zündungsplus und Masse auf den Stecker zum Scheibenwischermotor....

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Meine TFL habe ich auch vom Scheibenwischer abgegriffen. Das System so einfach wie möglich halten!

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Hast Du denn schon mal mit einem Multimeter gemessen, ob auf der Leitung Spannung drauf ist?

Und ob das Dauerplus ist, das auch nach dem Ausschalten der Zündung vorhanden ist.



Wenn Du da Spannung drauf misst, dann musst Du ja nur eine Sicherung nach der anderen ziehen und immer schauen, ob die dann weg geht. Wenn ja, dann hast Du die Sicherung gefunden!

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Original müsste das ein extra Sicherungshalter sein, der links auf das Sicherungsfeld gesteckt wird.

Die Stärke ist unterschiedlich, für einen Wohnwagen wird mit 20 A abgesichert. Mehr aber auf keinen Fall...

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
vor 13 Minuten schrieb Ahnungslos:

Hast Du denn schon mal mit einem Multimeter gemessen, ob auf der Leitung Spannung drauf ist?

Und ob das Dauerplus ist, das auch nach dem Ausschalten der Zündung vorhanden ist.



Wenn Du da Spannung drauf misst, dann musst Du ja nur eine Sicherung nach der anderen ziehen und immer schauen, ob die dann weg geht. Wenn ja, dann hast Du die Sicherung gefunden!

Ne noch nicht gemessen





Das wollte ich mir eigentlich ersparen weil ich gedacht habe das hier es Spezies gibt die das einfach angeben könnten

Alleine ist das immer ein bischen umstädlich das zu messen suchen


bis denne

joachim



http://c1biker.dynv6.net/c1bikerforum/jw_smart_car1rot.jpg



Smart cdi 4/2004 km-Stand 302.658 ......07-2017

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
vor 2 Minuten schrieb c1biker:

Ne noch nicht gemessen

Alleine ist das immer ein bischen umständlich das zu messen suchen



Was ist denn daran umständlich? 🤔

Du führst die Messstrippen des Messgeräts von dem Kabel, (von dem Du ja noch nicht mal weisst, ob da überhaupt Strom drauf ist, weil Du es ja noch nicht gemessen hast),zwischen den Sitzen nach vorne und stellst das Messgerät  auf den Sitz, wenn die Strippen lang genug sind.

Dann legst Du Dich bequem in den Fußraum und ziehst eine Sicherung nach der anderen aus dem SAM raus und schaust dann immer wieder auf das Messgerät.

Da gibt es mit Sicherheit umständlichere Arbeiten am Smart! 😉
