Einbauort Hupe 451

[Hele]

Hallo. Ich habe seit kurzem einen Smart 451 Cabrio. Er ist Baujahr 2007. Da ich bald zum TÜV muss und die Hupe nicht funktioniert meine Frage - wo genau befindet sich das blöde Ding ?? Gruß Hele

[Ahnungslos]

Hast Du schon mal die Sicherung der Hupe nachkontrolliert?

Das müsste gemäß dieser Liste die Sicherung 31 sein.

Allerdings würde, wenn die durchgebrannt ist, die Zentralverriegelung ebenfalls nicht mehr funktionieren, weil die auf der gleichen Sicherung abgesichert ist.

Zumindest, wenn es sich noch um die originale Hupe handeln würde.



Hörst Du eigentlich beim Betätigen der Hupe ein leises Klicken in der Elektronik im Fahrerfußraum?

Darin sitzt nämlich das Relais, das die Hupe ansteuert.

Es muß ja nicht die Hupe selbst sein, die da nicht funktioniert.

[Ahnungslos]

Dieses leise Klicken des Relais im SAM bestimmt eben, in welche Richtung gesucht werden muß.

Wenn das Relais im SAM klickt, wenn man die Hupe betätigt, dann liegt der Fehler im SAM in Richtung Hupe.

Wenn das Relais nicht klickt, dann ist der Fehler vom SAM aus in Richtung Lenkrad zu suchen.



Gemäß dieser Seite mit der Steckerbelegung des SAM kommt auf dem Stecker N11-9  auf dem Pin 30 die Info vom Lenkrad in das SAM rein, auf dem Stecker N11-10 auf dem Pin 6 geht dann die Spannung zur Hupe in der Front des Smarts.





[Ahnungslos]

Auf dieser Seite  sieht man, wo die Hupen des 451ers serienmäßig verbaut sind.

Es kann eine Hupe vorhanden sein oder auch die Doppelklangfanfare, je nachdem, wie er ursprünglich bestellt wurde.



Aber wie schon geschrieben, am wichtigsten ist das Klicken des Relais im SAM, um nicht in der falschen Richtung zu suchen.

Hört man das Klicken, wenn die Hupe betätigt wird.



Beim 451er können auch noch die Hupenkontakte im Lenkrad oxydiert sein, das kommt auch öfter mal vor.

Der schlechteste Fall wäre, wenn die Wickelspule im Lenkrad defekt wäre, denn die gibt es meines Wissens nicht als Ersatzteil! 😕

[Kissi]

Bei mir war es ein Kontakt direkt an der Hupe. Einmal Stecker ab und wieder dran und das war's 😉

[Ahnungslos]

Genau weil es verschiedene Möglichkeiten gibt, wäre eine systematische und logische Eingrenzung wichtig, um nicht an der falschen Ecke zu suchen.

Und die einfachste Unterscheidung wäre, ob es im SAM klickt oder nicht! 😉

[Kissi]

Genau so bin ich auch vorgegangen 🙃

[maxpower879]

Beim 451 auch immer gern gesehen....

Kontaktprobleme im Lenkrad insbesondere die Kontaktspange im Lenkrad korrodiert gerne.

[Ahnungslos]

vor 10 Stunden schrieb Ahnungslos:

Beim 451er können auch noch die Hupenkontakte im Lenkrad oxydiert sein, das kommt auch öfter mal vor.



Das meinte ich mit meiner Formulierung von heute morgen.

[Hele]

Vielen Dank. Aber - Sicherung ist OK da der Rest funktioniert. Und das Relai höre ich auch klicken.

[Ahnungslos]

vor 14 Minuten schrieb Hele:

Und das Relais höre ich auch klicken.



OK, dann ist auf jeden Fall die Ansteuerung vom Lenkrad her bis ins SAM in Ordnung und es besteht die Möglichkeit, daß es an der Hupe selbst liegt. Dann must Du diese mal frei legen und dort an den Anschlüssen nachschauen bzw. messen, ob Spannung an der Hupe ankommt.

Wo sie verbaut ist, das ist ja oben auf der verlinkten Seite beschrieben.

bearbeitet 23. November 2020 von Ahnungslos

[Hele]

Danke. Ich mache mich mal auf die Suche.

[maxpower879]

vor 13 Stunden schrieb Ahnungslos:



Das meinte ich mit meiner Formulierung von heute morgen.

Jo kein Problem doppelt hält besser 😉

[Ahnungslos]

Hast Du die Hupe schon gefunden? 🙂

[Hele]

Habe gestern noch mal geschaut.Nichts zu sehen von einer Hupe.Man müsste sie ja wenigstens von oben sehen.Oder das Kabel.Habe halt auch keine Lust die ganze Front abzubauen. Ich werde morgen mal von unten rein schauen.

[Kissi]

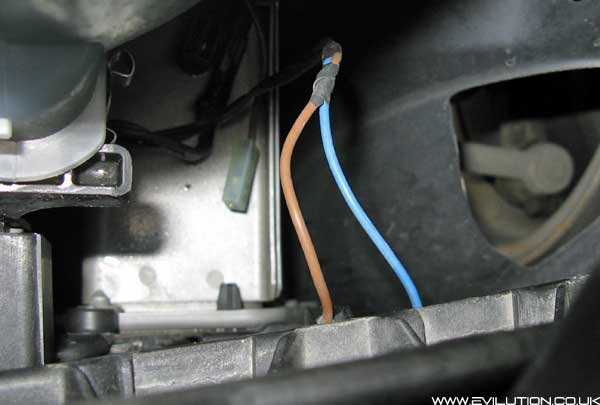

Hier ist es doch gut beschrieben wo man die Hupe sehen sollte
