LED Smart Logo (Türenbeleuchtung)

Empfohlene Beiträge

Hallo zusammen!



Led Logo Projektor



Hat einer sowas schon gemacht? Ich überlege mir in meinen Würfel solche Led-Projektoren einzubauen..Die Frage ist nur, ob beim Würfel da in den Türen genug Platz vorhanden ist. Die Leuchten sind 4 cm lang und 2 cm breit (Diameter). Oder man nimmt die anderen, die an der Seite der Türe geklebt werden.



Led Projektoren (zum Kleben)



Variante 2 (zum Kleben)



Was meint Ihr?







-----------------

Smart 42 Pulse MoPf 2012 MHD



[ Diese Nachricht wurde editiert von Serg am 28.03.2014 um 18:02 Uhr ]

[ Diese Nachricht wurde editiert von Serg am 28.03.2014 um 18:34 Uhr ]


Smart 42 Pulse MoPf 2012 MHD

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Also ich würde lieber die Dinger zum Kleben nehmen, gerade der Einbau der Linsen ist echt eine scheiß Arbeit (speziell beim 450er).





Kids in the BACK SEAT may cause ACCIDENTS
ACCIDENTS in the BACK SEAT may cause Kids
So,...... NO BACK SEATS = NO ACCIDENTS !!!

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Doppelpost )

-----------------

Smart 42 Pulse MoPf 2012 MHD

[ Diese Nachricht wurde editiert von Serg am 28.03.2014 um 19:05 Uhr ]


Smart 42 Pulse MoPf 2012 MHD

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Quote:
(speziell beim 450er)



Irgendwie dachte ich, dass es beim Würfel schwieriger wird. )



Wo hast du dieses Bild her? Ist es von deinem? Hast du sie eingebaut?



Eine andere Frage wäre - wie möglichst einfach anschließen? Wie erkennt der Würfel, dass die Tür offen ist?

-----------------

Smart 42 Pulse MoPf 2012 MHD




Smart 42 Pulse MoPf 2012 MHD

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Ist nicht von meinem Wagen, aber ich durfte sie einbauen ;-)






Kids in the BACK SEAT may cause ACCIDENTS
ACCIDENTS in the BACK SEAT may cause Kids
So,...... NO BACK SEATS = NO ACCIDENTS !!!

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Dann musst du mehr von wissen, als du bisher erzählt hast. )



Welche waren es? Zum Bohren oder Kleben? War es eine Kugel oder ein Würfel? Wie hast du angeschloßen?



Hab mittleweile rausgefunden, dass der Türkontaktschalter im Türschloss drin ist.



Bitte, bitte, bitte, mehr Infos. )



Danke!

-----------------

Smart 42 Pulse MoPf 2012 MHD




Smart 42 Pulse MoPf 2012 MHD

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Zum Bohren.

Kugel.

Abgriff direkt am Schalter der Innenraumleuchte.


Kids in the BACK SEAT may cause ACCIDENTS
ACCIDENTS in the BACK SEAT may cause Kids
So,...... NO BACK SEATS = NO ACCIDENTS !!!

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Danke dir.



Ich denke die Bohrvariante ist deutlich vernünftiger. Erstens weil unsichtbar und zweitens auch deswegen, weil ich den Anschluss an den Türkontaktschalter direkt sinnvolle und einfache finde, und dafür muss das Außentürpanel sowieso ab. Logisch ist es dann, dass man das Außenpanel ab macht, die Bohrvariante einbaut und gleich an den Türkontaktschalter anschließt. Alles in einem sinnvollen Gang quasi. ))



Werde die LEDs erst mal kaufen und später, wenn ich genug Zeit hab, einbauen.



Danke nochmal für deine Infos. )



-----------------

Smart 42 Pulse MoPf 2012 MHD



[ Diese Nachricht wurde editiert von Serg am 29.03.2014 um 12:22 Uhr ]


Smart 42 Pulse MoPf 2012 MHD

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Hallo,



habe mir die geholt.

Logo LED SMART



Super verarbeitet. 2 Wochen Lieferzeit.

Ostern möchte ich die einbauen.



Ist der Anschluss an den Türkontaktschalter die sinnvollste Art ?

Dafür muss das Türpanel ab? EIne Alternative, um nur die Innenverkleidung der Tür abzunehmen ?



Danke

Jörg





Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Hi ...



dann mach doch mal ne kleine Fotodoku ;-)

Da können wir noch was lernen ... mich würden die

Teile auch noch interessieren ...



Gruß Kai

-----------------

- Smart ForTwo Passion Coupé - 2nd Generation - powered by smartJW.de -

- 15" Brabus Monoblock V - MDC TFL-Modul incl. Leaving Home - 3M SLN -



Die Münsterland-Smarties treffen sich

jeden 3. Sonntag im Monat ab 15 Uhr im

Cafe Jedermann in Neuenkirchen.







04/2010 - 06/2014 - Smart ForTwo 450 - Passion Coupé - 2nd Generation -

06/2014 - 02/2020 - Smart ForTwo 451 - Passion Coupé - vor MoPf -

02/2020 - aktuell - Smart ForFour 453 - Prime - #black2yellow - Meine Smarte Seite



Die Münsterland-Smarties treffen sich jeden Monat, wo seht Ihr auf unserer Homepage.




Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Quote:

Am 05.04.2014 um 20:31 Uhr hat jnewton957 geschrieben:
Ist der Anschluss an den Türkontaktschalter die sinnvollste Art ?

Dafür muss das Türpanel ab? EIne Alternative, um nur die Innenverkleidung der Tür abzunehmen ?



Hi,



beim Würfel muss sowieso das Außenpanel erst mal ab wenn man das Innenpanel ab machen will.



Und wenn es außen schon alles offen und zugänglich ist, muss es innen nicht unbedingt abmontiert werden.

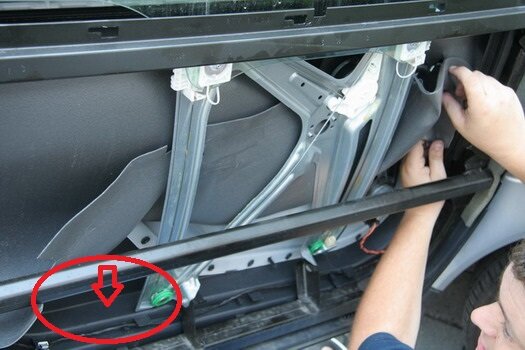

Platz für die Montage (ungefähr)

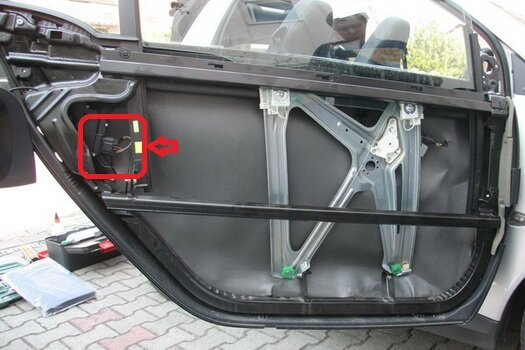

Türschlossstecker (samt Türkontaktschalter)

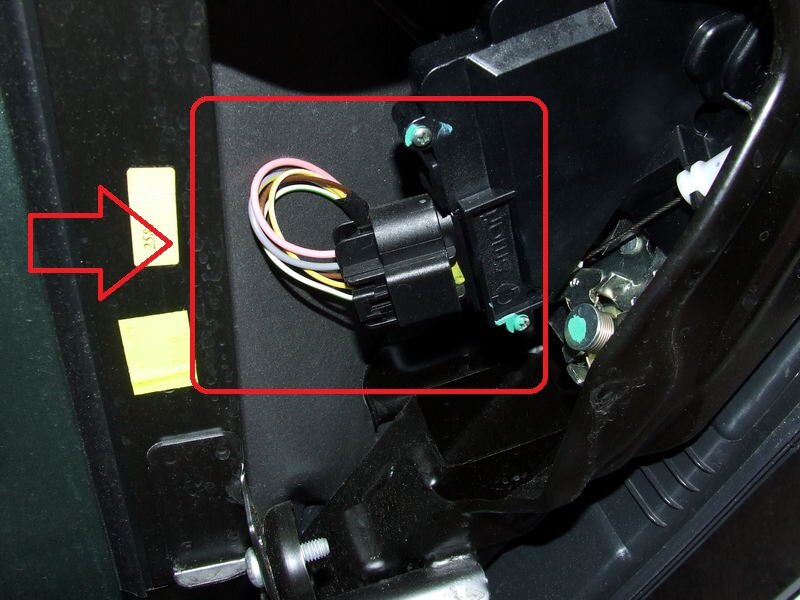

Nochmal (größer)




Die Pinbelegung des Steckers ist mir noch nicht bekannt, da ich noch nicht eingebaut habe. Ich habe sie eigentlich auch noch nicht gekauft, weil ich welche mit 7W Leistung haben möchte und solche gibt es in der Buch noch nicht für den Smart. Hab einen Händler angeschrieben, er wird sie mir besorgen.



Gruß,

Serg

-----------------

Smart 42 Pulse MoPf 2012 MHD




Smart 42 Pulse MoPf 2012 MHD

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Quote:

Am 06.04.2014 um 17:08 Uhr hat Serg geschrieben:
Quote:



Ich habe sie eigentlich auch noch nicht gekauft, weil ich welche mit 7W Leistung haben möchte und solche gibt es in der Buch noch nicht für den Smart. Hab einen Händler angeschrieben, er wird sie mir besorgen.





Hallo,



meine haben 5 Watt.



Ich habe diese aus der Bucht. Er hat verschiedene zur Auswahl.



LED Türbeleuchtung






Wenn du den Lieferanten für die 7 Watt Version hast, maile mir den bitte oder poste ihn hier.



Grüße

Jörg


[ Diese Nachricht wurde editiert von jnewton957 am 09.04.2014 um 06:27 Uhr ]

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

8-)

Mal so in den Raum geworfen

Wie schaut's den aus mit einer Sammelbestellung Intresse hätte ich auch

MfG



-----------------

Ein Mann muß tun was ein Mann tun muß (John Wayne)




Ein Mann muß tun was ein Mann tun muß (John Wayne)

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Hallo Renovatio, ich glaube das macht preislich keinen Unterschied. Die versenden ja weltweit kostenlos ... so kommt es sogar teurer die Sammelbestellung hinterher zu verteilen.



PS: ich kaufe öfters direkt in China. Ab einem Zollwert von 22,00 EUR wird Mehrsteuer fällig und du musst dem Kram beim Zoll abholen ... d.h. es wäre klug keine größeren Mengen mit entsprechendem Auftragswert zu kaufen ...

[ Diese Nachricht wurde editiert von Michizane-Shigemitsu am 09.04.2014 um 16:05 Uhr ]


My japanese name is Michizane Shigemitsu.

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Hallo zusammen

Also ich habe mir die Smart Beamer zum Bohren eingebaut und ich muss sagen die sehen total klasse aus. aber um sie an zu schliesen bin ich dann doch lieber an den eigentlichen Sicherungskasten gegangen. Sieht echt klasse aus kann ich euch sagen. Genauso wie meine blauen beleuchteten Smart Einstiegsleisten aus eloxiertem Edelstahl.es ist schon ein traum was man alles für seinen kleinen bekommt. aber leider sind viele Sachen nur aus dem Ausland zu bekommen.

LG 2d8qb7s.jpg



-----------------

...Feel the Different...



[ Diese Nachricht wurde editiert von Sheffield am 20.04.2014 um 12:00 Uhr ]


...Feel the Different...

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Hallo

Habe mal in der Dämmerung ein Foto von meinen Türlogo gemacht. Wie gesagt entweder man liebt seinen kleinen Flitzer oder man liebt ihn nicht.

Kann man ,,,muss man aber nicht,,,ich aber schon weil es einfach nur geil aussieht :-D :-D :-D




lg

-----------------

...Feel the Different...




...Feel the Different...

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

"geil" würde es aussehen wenn das Logo noch gedreht wird :roll: :(

-----------------












seit 8.10.2014 Audi A1 nachdem ein Container LKW meinen kleinen in die ewigen Smartgründe beförderte

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

@ LURCH:



klingt irgendwie etwas verbrannt oder etwas neidisch? ....



Erst mal selber machen :lol: ..... oder IMMER noch beim Fahrwerk einstellen :-D (Vorsicht Ironie-Modus)


VW seit 2015 auf der schwarzen Liste!

VW Lemminge :classic_ninja::classic_blink::classic_ninja: gibt es viel zuviele (leider)

Da ist Greenpeace dagegen zu 100% Glaubwürdig !!!



Kauft ausländische Kfz, halten länger, sind etwas günstiger, rosten eventuell etwas schneller wie MB :classic_biggrin:

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Wenn dann neidisch....( Vorsicht: Ironie-Modus)



:-P

-----------------












seit 8.10.2014 Audi A1 nachdem ein Container LKW meinen kleinen in die ewigen Smartgründe beförderte

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Hallo ihr smarties



habe heute versucht einen Türeinstiegsbeleuchtung einzubauen. Kein Smart Logo sondern eher einfach nur Licht. Lief auch alles gut bis auf die Elektronik.



habe einen 2012 Passion mit ambilight und fussraumbeleuchtung...nur als Info. Ach so und wenn die Tür zu ist geht das Innenlicht dimmend aus.



habe jetzt gelesen das einige über den Türkontakt gegangen sind, was ja für mich wirklich auch logisch ist, aus dem Grund, dass die Beleuchtung bei Tür auf an und bei Tür zu aus sein sollte.



wo schließ ich den die zwei zwei Kabel, plus minus, der led an? Hat jemand ein Bild davon mal gemacht wo ich die Kabel finde und anschließe.





ich danke euch schon mal im Voraus und hoffe das noch jemand da ist hier.
