Radio und Verstärker Schaltplan vorhanden (JBL), doch was ist Plus und Minus?

Empfohlene Beiträge

Hallo

Nach langem suchen habe ich nun von Mercedes die Schaltpläne für Radio und Verstärker bekommen (JBL). Nun habe ich ein Problem was ist Plus und was ist Minus?

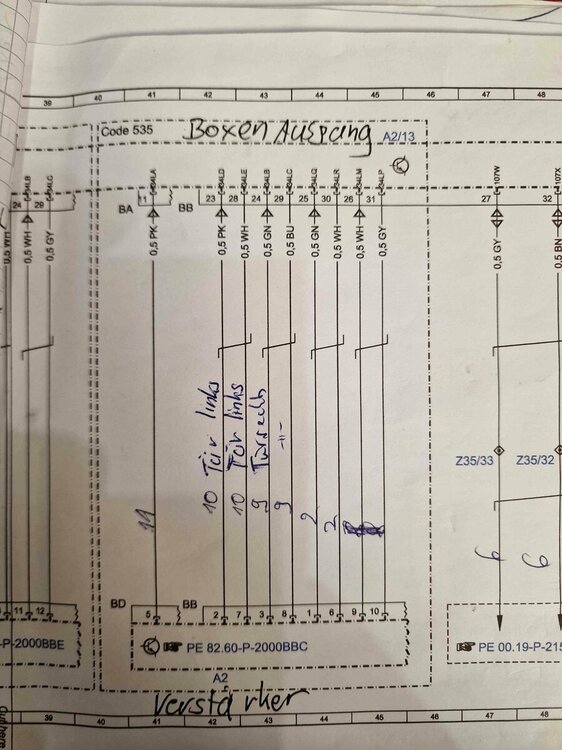

Auf dem ersten Foto sind der Verstärker und dessen Boxen Ausgänge zu sehen.

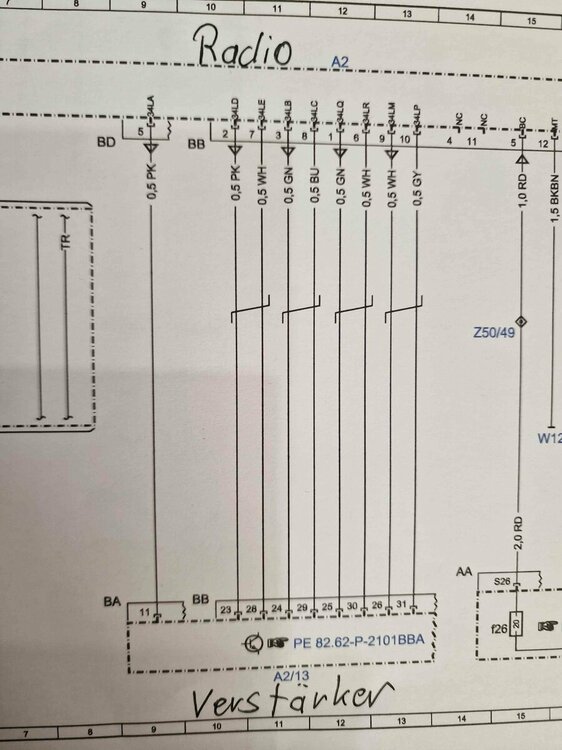

Auf den zweiten Bild ist Verstärker und Radio zu sehen und dessen Verbindung für die boxenausgänge.



Was ist Plus und was ist Minus? Wäre super wenn ihr mir helfen könntet



bearbeitet von yamas

Smart Cabrio Pulse Bj. 2001

Smart Cabrio Prime Bj. 2018



Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Ich bin mir nicht sicher welche Topologie der Verstärker verwendet, aber mal ein Kabel auf Durchgang zu Masse messen, wenn dies niederohmig ist das dass Minus Kabel. Sonst hinten auf dem Lautsprecher schauen. Bzw. Kabelfarben können darauf deuten (farbe X / Farbe X+ roter Strich z.B).



2010 // Smart ForTwo Brabus Xclusive 102 //

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Ganz einfach die Pfeile geben die technische Stromflussrichtung an. Strom fließt technisch vom Plus zum Minuspol.

Physikalisch genau andersrum.


bearbeitet von maxpower879

Smart 450 Cabrio 2002 599 71 PS

Smart 451 2007 Turbo Cabrio 115 PS
