Carstene

Einsamer Stecker hinterm Radio

Empfohlene Beiträge

Unser Blaupunkt DJ50 wollte keinen Ton vom Wechsler abspielen



Habe gestern abend das Radio komplett zerlegt und rd 40 Lötstellen nachgelötet - jetzt gehts wieder



Ans Radio kommen:



8er Stecker Stromversorgung mit allem drum und dran ( nicht voll belegt)

8er Stecker Lautsprecher

nen Blauer für den Wechsler



Trotzdem liegt dort noch ein weiter Stecker (8polig)



Für was könnte der mal vorgesehen (gewesen) sein ?



Das Radio geht schliesslich auch ohne diesen (der war auch vor dem Radioausbau nirgends eingesteckt)

bearbeitet von Carstene

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Was für eine Farbe hat denn dieser Stecker und wie viele welche Pins sind belegt?

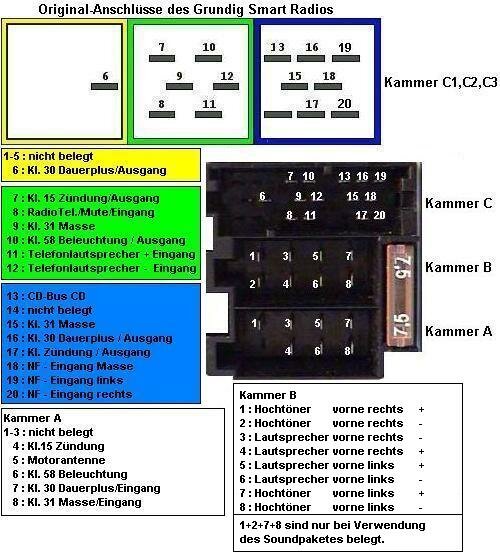

Auf dem unten stehenden Bild siehst Du die originale Steckerbelegung.

Das Radio hat ja die beiden großen ISO Kammern A für die Stromversorgung und B für den Lautsprecher.

Darüber hinaus stehen noch drei Mini ISO Steckplätze C1 bis C3 zur Verfügung.

An dem blauen C1 wird der CD Wechsler oder ein AUX-In Port angeschlossen, an dem grünen kann eine Freisprecheinrichtung angeschlossen werden und der gelbe weiss ich nicht, für was der ist.




Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Wenn das aber ein großer ISO Stecker ist, der von der Belegung so ähnlich aussieht wie der für die Lautsprecher, dann könnte es auch sein, daß der Vorbesitzer ein Soundpaket mit Hochtönern nachgerüstet hat und den originalen Kabelbaum für die Lautsprecher dieses Soundpakets eingezogen hat und deshalb der alte Stecker mit den Zuleitungen für die Lautsprecher jetzt übrig ist.

Das Soundpaket erkennst Du normalerweise an den Türmchen mit den Hochtönern auf dem Armaturenbrett.

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Es sind die Einzelstecker noch.... nicht der grosse Isowürfel



das kööönte ggf sein, dass bei einer Nachrüstung der alte Kabelbaum liegen gelassen wurde.....



Obwohl das Wägelchen wohl immer Rentervehikel war....


Werde dahingehen mal forschen



( Das Soundpaket war aber schon beim Kauf drinne (lt VIN-Decoder)

Zumindest hats einen fetten Bass (leider mit etwas rappeligen Nebengeräuschen)

bearbeitet von Carstene

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
vor einer Stunde schrieb Carstene:

Es sind die Einzelstecker noch.... nicht der grosse Isowürfel



Verstehe ich jetzt nicht, die Formulierung!



Ist das so ein kleiner Stecker, der in die Kammern C1 bis C3 rein passen würde?

Evtl. war da ja mal eine Freisprecheinrichtung verbaut?



By the way, ein Bild sagt mehr als 1000 Worte! :classic_wink:

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Wenn es der gleiche 8 Pol Stecker ist, der schon vorhanden ist, aber nur 4 Pins ( die in der Mitte ) belegt sind ist es der alte Lautsprecherstecker bei ohne Soundsystem ( Hochtöner ).


Kurven sind schön; geradeaus ist langweilig.

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
vor 27 Minuten schrieb Zickenversteher:

Wenn es der gleiche 8 Pol Stecker ist, der schon vorhanden ist, aber nur 4 Pins ( die in der Mitte ) belegt sind ist es der alte Lautsprecherstecker bei ohne Soundsystem ( Hochtöner ).

Ich glaube so war das. Der herumbaumelnde Stecker war nicht voll belegt....



Muss nochmal nachsehen

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
vor 44 Minuten schrieb Ahnungslos:



Verstehe ich jetzt nicht, die Formulierung!



Ist das so ein kleiner Stecker, der in die Kammern C1 bis C3 rein passen würde?

Evtl. war da ja mal eine Freisprecheinrichtung verbaut?

 Der Stecker würde eher in A und B passen



Daher könnte es tatsächlich der vom (Hüstel Sound)System sein....
